HK－802C型數控車床綜合實訓考核裝置
|
HK－802C型數控車床綜合實訓考核裝置 |
HK－802C型數控車床綜合實訓考核裝置是根據《中華人民共和國教育行業標準（數控技術應用專業儀器設備配備標準）》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
產品組成部分
數控車床綜合實訓考核裝置是由西門子（SINUMERIK 802C base line）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及電機模擬運行及電機輸入輸出模塊、刀架接口板、開關電源以及HK6135型教學數控車床等組成。
可開設的實驗實訓考核項目
數控車床802C系統操作編程實驗 |
主軸變頻單元的調試運行與故障診斷實驗 |
全數字交流伺服電機運行與故障診斷實驗 |
數控車床電氣控制設計與分析實驗 |
PLC、編程、接線及在數控機床中的應用 |
電動刀架控制原理實驗及接線與故障診斷實驗。 |
數控車床系統控制機床螺紋加工實驗 |
數控車床的冷卻與照明及故障診斷實驗 |
絲桿螺距誤差補償實驗 |
數控車床故障設計排除考核28項 |
HK6135型數控車床規格：
三爪卡盤 |
160mm |
床身上最大回轉直徑 |
350mm |
最大工件長度 |
500mm |
電動刀架 |
四工位 |
主軸孔徑 |
40mm |
主軸轉速、無級變速 |
200------1500rpm |
主電機功率 |
0.75kw |
機床尺寸（長×寬×高） |
1670×800×1300mm |
機床重量 |
450kg |
FZ-802C 數控車床維修考核綜合實驗臺（生產教學型車床） |
|
|
| ·概述 |
|
數控車床綜合實驗裝置是用于培養學生掌握數控車床 編程方法。數控車床電氣設計、安裝、調試、維修等實際 動手能力的一套實用的實習裝置。該實習裝置采用模塊化 設計，便于組合和擴展。也便于檢查和調試。能夠模擬工 業生產過程，達到工業生產現場實習效果�？筛鶕�(jù)各自情 況對課程設置的要求，自行設計、組合安裝、調試。更好 地培養學生的動手能力和分析能力，該裝置也可以幫助科 研技術人員進一步了解數控車床結構，同時也為技術人員 進行數控車床系統的二次開發提供了必要條件。
該實驗裝置的主要器件均選用工控產品。
數控車床床綜合實驗裝置是由西門子系統、機床電氣 控制接口板、主軸變頻調速實驗板、交流伺服驅動及電機、 電機輸入輸出模塊、開關電源及XK6136車床組成。 |
|
 |
| ·功 能 單 元 |
|
|
1、西門子802C BL系統顯示控制單元
2、西門子802C BL系統輸入接口單元
3、西門子802C BL系統輸出接口單元
4、變頻器操作控制單元
5、伺服驅動操作控制單元
6、機床電器強電控制單元 |
| ·可開設的實驗實習項目 |
|
|
1、西門子802CBL數控系統的車床操作編程實驗。
2、數控機床電路設計實驗
3、數控機床機械、電氣的安裝、調試實驗
4、數控系統功能參數設置及優化實驗
5、S7-200 PLC編程實驗
6、交流變頻器應用實驗
7、數控機床伺服電機控制實驗
8、數控機床刀架裝置綜合實驗
9、數控機床典型故障設置及排除實驗
10、數控機床機電聯調實驗
11.數控車床系統控制交流伺服電機電氣實習。
12.數控車床系統輸入輸出接口及模擬運行實驗。
13.數控車床系統控制機床螺紋加工實驗。
14.數控車床電氣系統機床電氣接口板的設計與制作。
15.圓光柵的工作原理及應用實踐。
16．RS-232及DNC實驗 |
| ·實驗室標準配置推薦 |
|
|
| 西門子802C BL數控系統；伺服驅動；伺服電機；變頻器 |
| ·FZ-XK0632型數控車床規格 |
|
|
| 三爪卡盤 |
160mm |
| 床身上最大回轉直徑 |
320mm |
| 最大工件長度 |
430mm |
| 電動刀架 |
四工位 |
| 主軸轉速、無級變速 |
200----1500rpm |
| 主電機功率 |
1.5kw |
| 機床尺寸（長×寬×高） |
1500×950×1300mm |
| 機床重量 |
350kg |
|
|
|

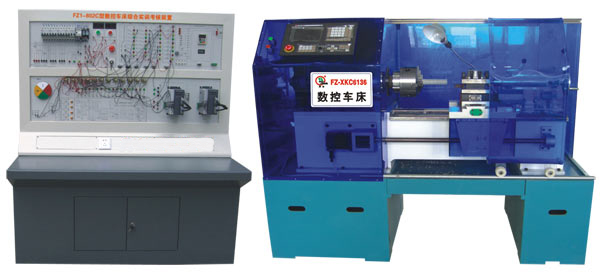

FZ1-802C型 數控車床綜合實訓考核裝置（透明教學型車床） |
|
|
| ·概述 |
|
|
FZ1-802C型數控車床綜合實訓考核裝置是根據《中華人民共和國教育行業標準（數控技術應用專業儀器設備配備標準）》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校
的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。 |
|
 |
| ·產品組成部分 |
|
|
| 數控銑床綜合實訓考核裝置是由西門子（SINUMERIK 802C base line）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及伺服電機運行及電機輸入輸出模塊、開關電源以及FZ-5025型立式升降臺數控銑床等組成。 |
| ·可開設的實驗實訓考核項目 |
|
|
數控車床802C系統操作編程實驗
主軸變頻單元的調試運行與故障診斷實驗
全數字交流伺服電機運行與故障診斷實驗
數控車床電氣控制設計與分析實驗
PLC、編程、接線及在數控機床中的應用
電動刀架控制原理實驗及接線與故障診斷實驗。
數控車床系統控制機床螺紋加工實驗
數控車床的冷卻與照明及故障診斷實驗
絲桿螺距誤差補償實驗
數控車床故障設計排除考核28項 |
| ·FZ-XKC6136型數控車床規格 |
|
這是一款配西門子802C系統的實訓裝置，包含一個實驗臺和一臺透明6135型車床，由實驗臺控制機床運行。
以上綜合實訓考核裝置的系統可選配置,如(華中、凱恩迪、華興、西門子、法那科等) |
| 三爪卡盤 |
160mm |
| 床身上最大回轉直徑 |
320mm |
| 最大工件長度 |
430mm |
| 電動刀架 |
四工位 |
| 主軸轉速、無級變速 |
200----1500rpm |
| 主電機功率 |
1.5kw |
| 機床尺寸（長×寬×高） |
1500×950×1300mm |
| 機床重量 |
350kg |
|
|
|
|
