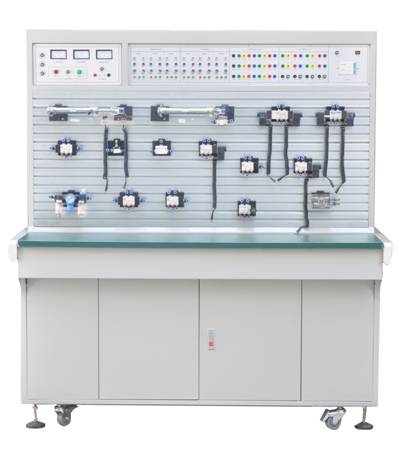

ZY-GYD氣動傳動與PLC控制實訓裝置（工業型）
一、主要技術參數
1、電源AC 380V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入
8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機） 功率：250W 電源：AC220V
5、公稱容量：10L
6、額定輸出氣壓1Mpa
7、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、主要特點
1、氣動傳動與PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、該實訓臺、實訓桌為鐵質雙層亞光密紋噴塑結構，美觀大方。
3、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件
按放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭
接采用快換接頭，拆接方便快捷。
4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電
路安全可靠，設有手動、自動、順序等控制功能。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
四、氣動傳動與PLC控制實訓裝置配置清單
序號 |
分 類 |
元 件 名 稱 |
數 量 |
1 |
實訓裝置 |
實訓桌 |
1 |
實訓臺 |
1 |
2 |
氣泵 |
空氣壓縮機WY5.2-雙頭 |
1 |
3 |
組合元件 |
單作用缸 QGX25ⅹ100 |
2 |
雙作用缸 QGX25ⅹ100 |
2 |
旋轉氣缸 |
2 |
三聯件 AC2000 |
2 |
減壓閥（帶壓力表）AR2000 |
2 |
手動換向閥 H210—08 |
2 |
單電磁換向閥（二位五通）4V210-8（DC24V） |
4 |
雙電磁換向閥（二位五通）4V220-8（DC24V） |
2 |
雙電磁換向閥（三位五通）4V230-8（DC24V） |
2 |
單氣換向閥（二位五通）4A210—08 |
4 |
雙氣換向閥（二位五通）4A210—08 |
4 |
行程閥（機控）MOV—2 |
2 |
行程閥（按鈕）MOV—3A |
2 |
或門型梭閥ST—02 |
4 |
快速排氣閥1/4 QE—02 |
4 |
單向節流閥RE—02 |
4 |
單向節流閥JSC601 |
8 |
單向閥1/4 |
4 |
順序閥 |
4 |
氣容 |
4 |
六通（有機玻璃） |
4 |
4 |
附 件 |
氣管PU6ⅹ4 |
30米 |
5 |
電器配件 |
行程開關（裝在缸體上） |
8個 |
直流開關電源（DC24V） |
1 |
PLC可編程控制器（三菱FX1S-20MR） |
1 |
PLC電器輸入單元 |
1 |
PLC電器輸出單元 |
1 |
繼電器控制單元 |
1 |
編程電纜（三菱） |
1條 |
6 |
工具盒 |
內六角扳手 |
4把 |
螺絲刀 |
4把 |
剪刀 |
2把 |
活動板手 |
2把 |
尖嘴鉗 |
2把 |
消聲器（�。�1/8 |
4只 |
消聲器（大）3/8 |
2只 |
三通（T型三通） 6 |
8只 |
三通（Y型減徑三通） 8— 6 |
2只 |
四通 6 |
4只 |
L型（螺紋二通）601 |
4只 |
L型（螺紋二通）602 |
4只 |
氣孔塞頭 6 |
10只 |
生料帶 |
2個 |
保險絲3A |
4只 |
7 |
資料 |
使用說明書 |
2冊 |
光盤（PLC編程軟件，PLC程序） |
1碟 |
|
