ZY-6135型數控車床是中義數控機床教儀制造的透明教學模擬機床，外形美觀，整機傳動路線一目了然，配備高可靠的WA-2000S數控系統。該機床采用機電一體化設計，床身用高硬度工程塑料精制而成，采用四工位自動回轉刀架，通過編程對各種盤類、軸類等塑料零件自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工件的切削加工，并能進行切槽、鉆孔等工作。
一、特點：
1.該機床縱向,橫向走刀均彩高精度絲桿與螺桿，混合式進電機驅動，定位精度高，轉距大。
2、主軸采用進口變頻調速器，可實現無級調節器速。
3、機床采用四工位自動轉位刀架，適用加工開頭復雜零件。
4、車削塑料制品，采用空氣（風）冷卻，不污染環境，使教師、學生更加清潔衛生。
二、用途：
1、高等工科院校的機制、機電一體化、自控及其它相關專業數控技術的教學實習和綜合實驗。
2、針對數控工業的數控機床、數控編程、數控原理。CAD/CAM等與專業專業課程的教學實驗與培訓。
三、數控系統主要功能：
1、控制軸數：二軸+主軸變頻控制。
2、10“CRT顯示，中、英文提示全幕菜單。
3、RS232接口通訊，全光電隔離，抗干擾性強。
4、絲桿反向間隙補償，刀偏聽偏信補償。
5、程序模擬零件加工過程，圖形軌跡顯示，刀具路徑顯示。
6、標準ISO代碼，G、M、S、F、T鍵盤輸入，前后加工，后臺編輯，56K內存，掉電保護。
7、操作功能：自動、手動、點動、MDI、回參考點、單段、任間段啟動。
8、與編程模擬器進行器進行程序傳輸、加工。
三爪卡盤 |
Ф160mm |
床身上最大回轉直徑 |
Ф350mm |
最大工件長度 |
500mm |
電動刀架 |
四工位 |
主軸孔徑 |
Ф400mm |
主軸轉速、無級變速 |
100--1500mm |
進給量范圍 |
50--1000mm/min |
主電動機功率 |
0.75KW |
機床外形尺寸（長*寬*高） |
1670*810*1500mm |
機床重量 |
350kg |

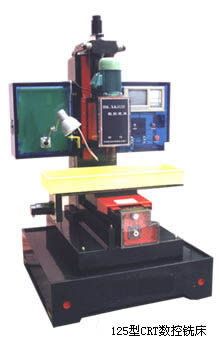

ＺＹ-XKJ125型數控銑床是中義數控機床教儀設備廠推出的教學數控模擬銑床，配備了高可靠性的WA-2000M數控系統。該機床能實現三坐聯動，完成對塑料制品的銑、鉆、鉸等基本切削運動，并能加工形狀復雜的零件。
一、特點：
1、機床采用矩形導軌，鋁合金絲桿，導軌采用硬質工程塑料制造。
2、機床主軸采用進口變頻器實現無級變速。
3、機床配胡標準的RS232接口與計算機通訊，CAD/CAM聯網加工。
二、用途：
1、控制聯動軸數：三軸+主軸變頻控制。
2、10”CRT顯示，中、英文提示/全屏幕提示。
3、RS232接口通訊，全光電隔離，抗干擾性強。
4、刀具長度補償、半徑補償、絲桿的間隙補償。
5、直線、圓弧插補、圖形模擬顯示，動態圖形跟蹤。
6、標準ISO代碼、G、M、F、S、T鍵盤/DNC串行口輸入，前臺加工，后臺編輯。
7、零件程序存儲容量：56K（約3000段程序）
主軸鉆夾頭裝夾范圍 |
1-13 |
主軸轉速范圍 |
100-1500rpm |
工作臺面積 |
840*250mm |
工作臺三向選行程
（X、Y、Z） |
450*250*250mm |
主電動機功率 |
1.5KW |
T型槽數 |
3 |
機床外形尺寸（長*寬*高） |
1300*100*2100mm |
機床重量 |
450kg |
  |
|
|
