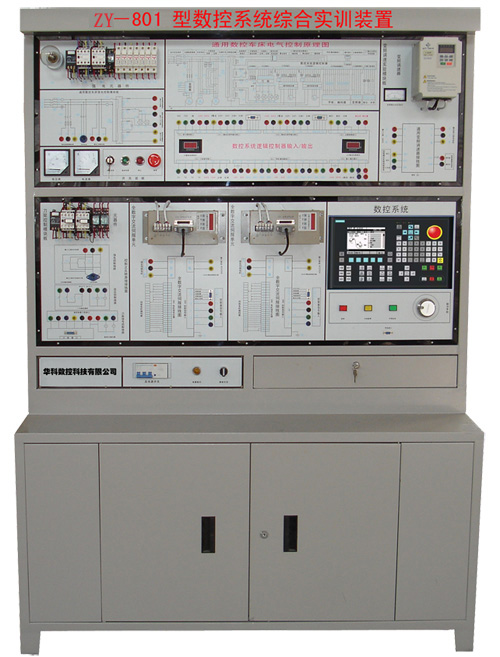

HK－801型數控車床綜合實訓考核實驗臺
西門子實驗臺801（兩坐標）

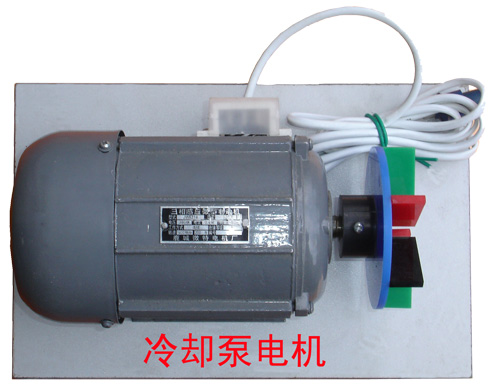

冷卻泵

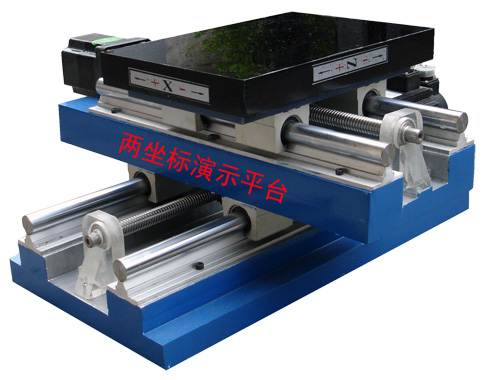

兩坐標工作臺

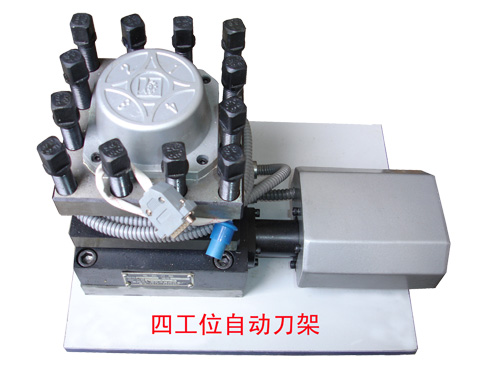

四工位自動刀架

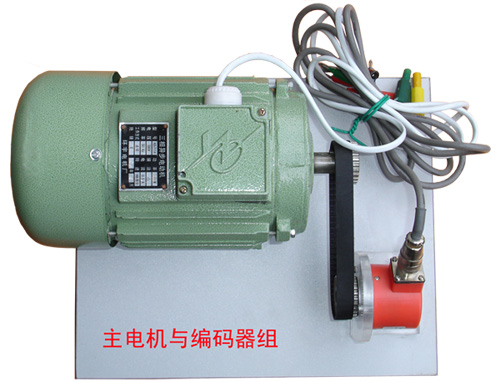

主電機與編碼器組
HK－801型數控車床綜合實訓考核實驗臺是根據《中華人民共和國教育行業標準（數控技術應用專業儀器設備配備標準）》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
產品組成部分
數控車床綜合實訓考核實驗臺是由西門子（SINUMERIK 801）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及電機模擬運行及電機輸入輸出模塊、刀架接口板、開關電源以及兩坐標演示平臺等組成。
可開設的實驗實訓考核項目
數控車床SINUMERIK 801系統操作編程實驗 |
數控車床系統控制主軸變頻單元的調試運行與故障診斷實驗 |
數控車床系統控制全數字交流伺服電機運行與故障診斷實驗 |
數控車床電氣控制設計與分析實驗 |
電動刀架控制原理實驗及接線與故障診斷實驗。 |
數控車床系統控制機床螺紋加工實驗 |
數控車床的冷卻與照明及故障診斷實驗 |
絲桿螺距誤差補償實驗 |
數控車床故障設計排除考核28項 |

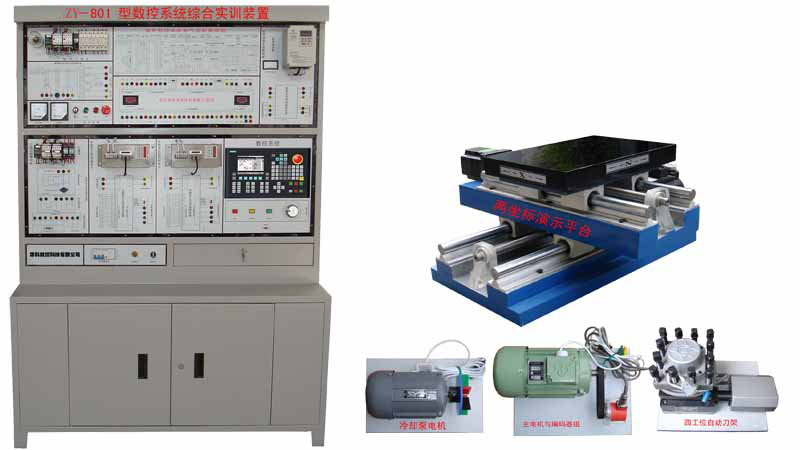

這是一款配西門子801系統的實訓考核實驗臺，包含一個實驗臺、一臺冷卻泵、一臺主電機與編碼器組、
一臺四工位自動刀架、一臺兩坐標演示平臺等。 |
